Mechanizm dostępny jest od wersji 2019.5.1.0..

Opis funkcjonalności.

       W przypadku gdy posiadamy więcej maszyn o tym samym profilu produkcji ale o różnej wydajności, możemy powiązać maszyny w grupę, a następnie w fazie rozliczenia poprzez zlecenia zmianowe, zastosować maszynę faktycznie użytą  w fazie produkcji. Operacja taka możliwa jest poprzez powiązanie operacji technologicznych dedykowanych danej maszynie. Takie powiązanie to przypisanie do operacji głównej, operacji alternatywnych. Gdzie operacja główna przeznaczona jest dla maszyny wiodącej, natomiast operacje alternatywne to operacje powiązane z maszynami "zastępczymi".

Konfiguracja.

Uprawnienia

W celu rozpoczęcia konfiguracji należy nadać odpowiednie uprawnienia do definicji grup maszyn oraz do definicji operacji alternatywnych.

"PRD_GMS" - Uprawnienie do obsługi grup maszyn

"TCH_AWP" - Alternatywne operacje technologiczne

Definicja grup maszyn

       Definicję grup maszyn możemy wykonać poziomu menu technicznego menu głównego programu. Konfiguracja->Parametry->Grupy maszyn.

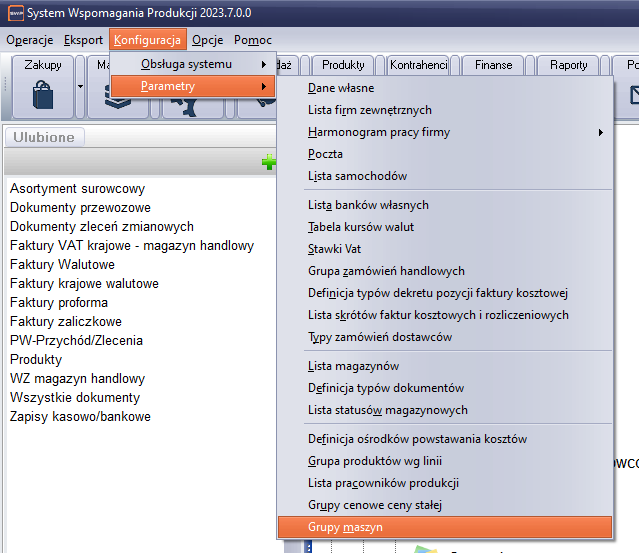

Rysunek 533 Uruchomienie mechanizmu obsługi grupy maszyn

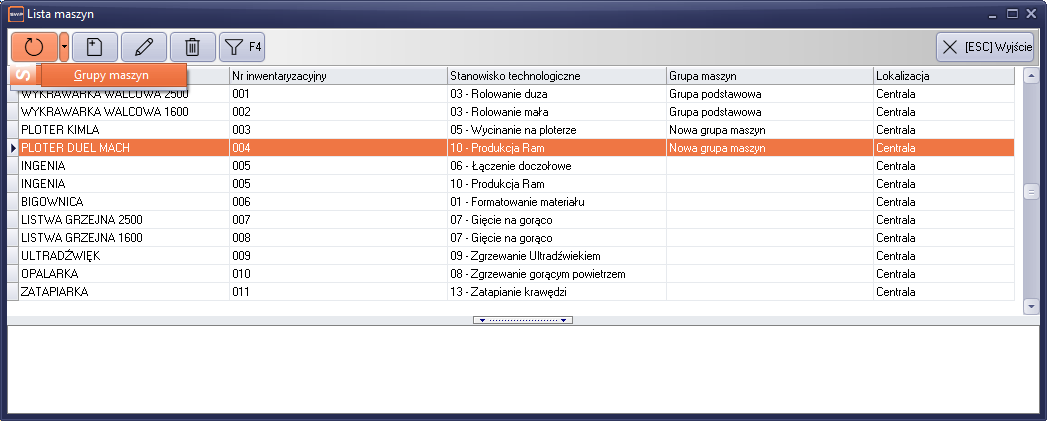

Rysunek 534 Uruchomienie mechanizmu obsługi grupy maszyn z poziomu okna maszyn

Po uruchomieniu, pojawi się okno obsługi grup maszyn.

W systemie przewidziana jest możliwość zdefiniowania 10 grup. W celu dodanie lub edycji grupy, należy użyć standardowych klawiszy z paska narzędzi.

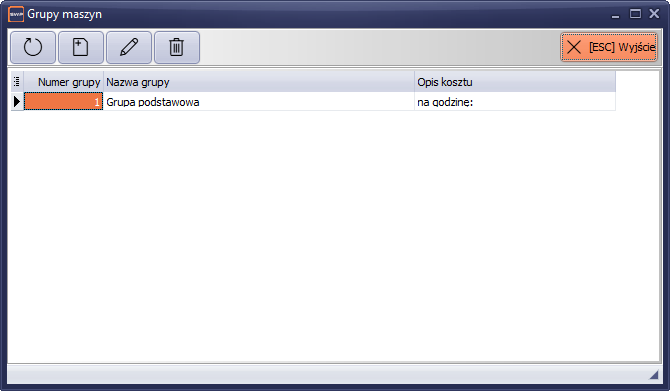

Rysunek 535 Okno obsługi grup maszyn

Dodawanie nowej grupy.

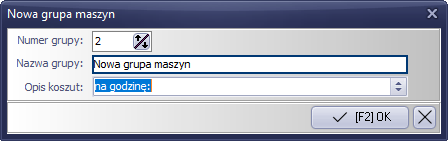

Rysunek 536 Okno edycji grupy maszyn

W celu zdefiniowania grupy należy podać numer grupy w zakresie od 1-10. Nazwę grupy i opcjonalnie opis sposobu rozliczenia kosztów maszyny.

Przypisanie grupy do maszyny.

Maszynę przypisujemy do grupy z poziomu okna obsługi maszyny. Poniżej przedstawiony jest rysunek, w jaki sposób wykonujemy przypisanie maszyny do grupy maszyn.

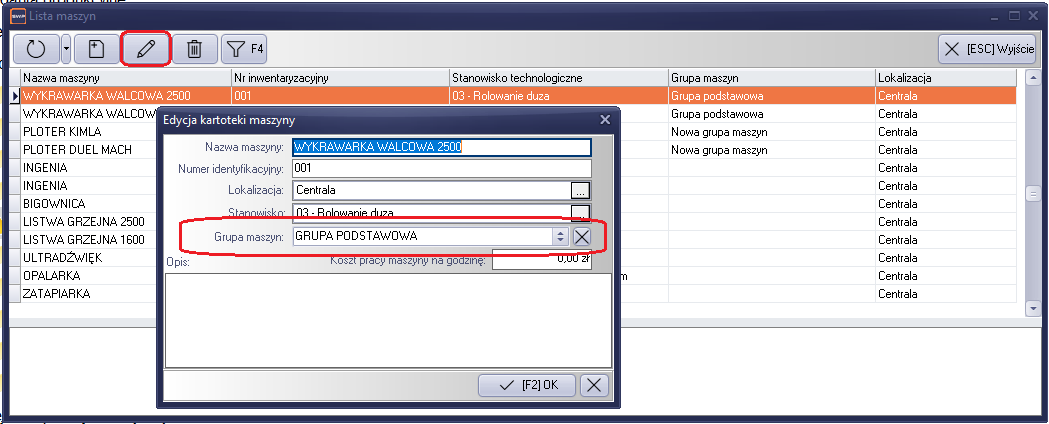

Rysunek 537 Przypisanie maszyny do grupy maszyn

Definiowanie operacji alternatywnych.

Operacje przypisujemy z poziomu listy operacji technologicznych.

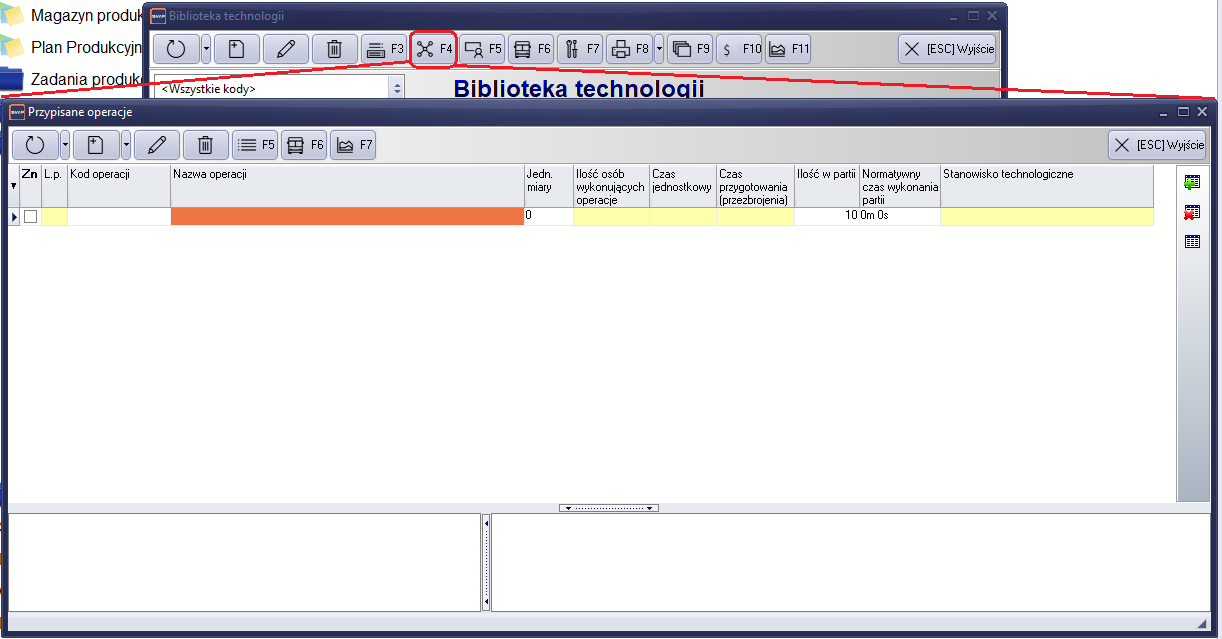

Rysunek 538 Lista operacji technologicznych. Miejsce definiowania operacji alternatywnych.

W oknie operacji najpierw dodajemy operację podstawową z maszyną główną.

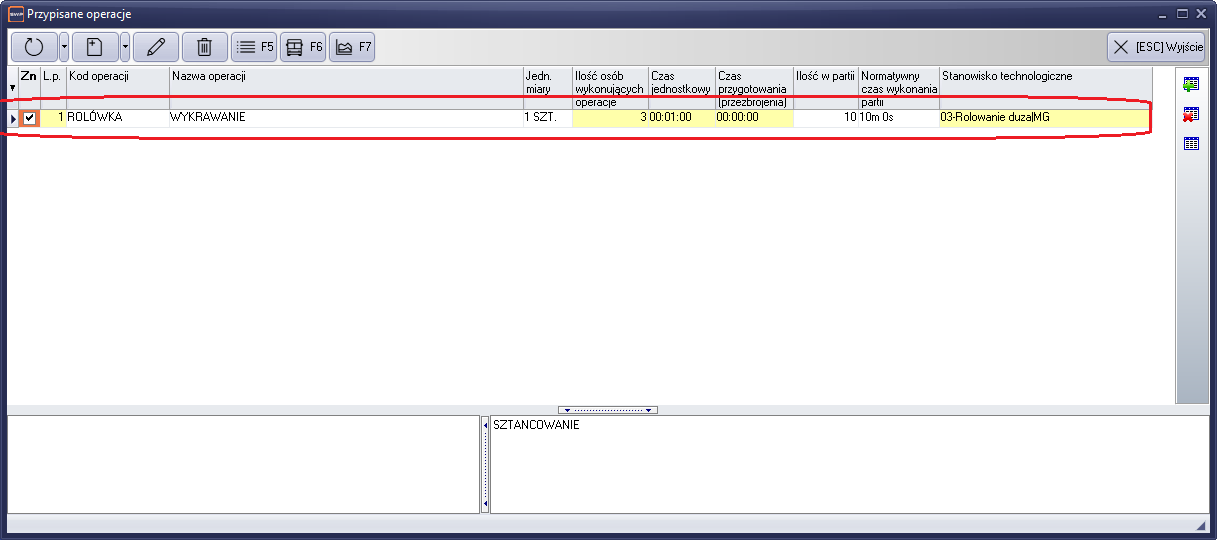

Rysunek 539 Lista operacji ze wstawioną operacją główną.

Następnie dodajemy kolejną operację z maszyną alternatywną.

Rysunek 540 Dodawanie kolejnej operacji do listy.

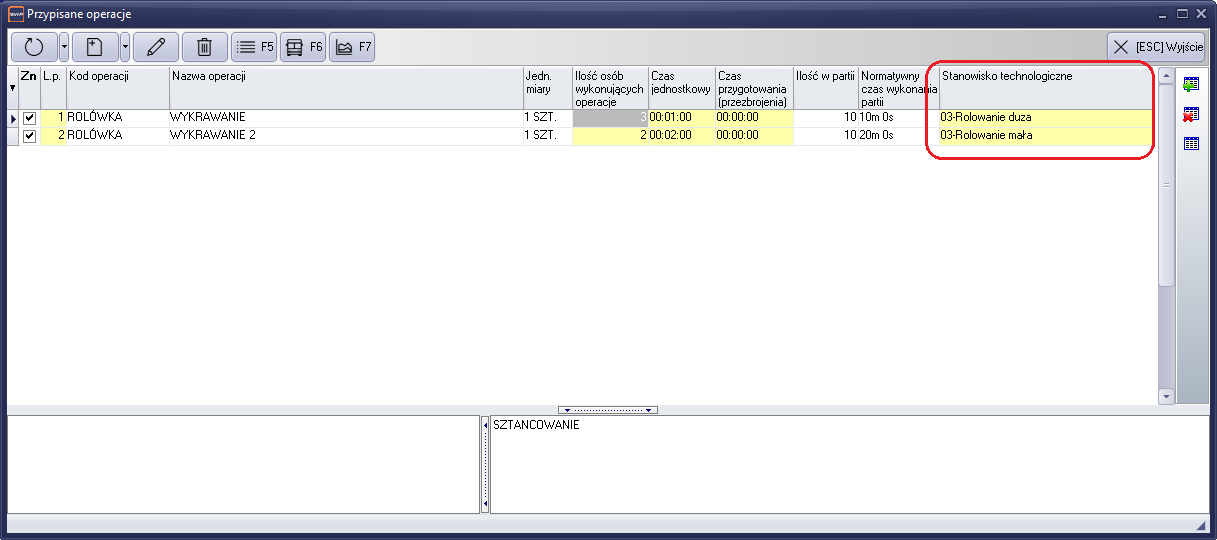

Rysunek 541 Lista dwóch operacji przed powiązaniem.

Powiązanie operacji alternatywnej wykonujemy poprzez wskazanie operacji głównej i przyciśnięciu prawego klawisza myszy.

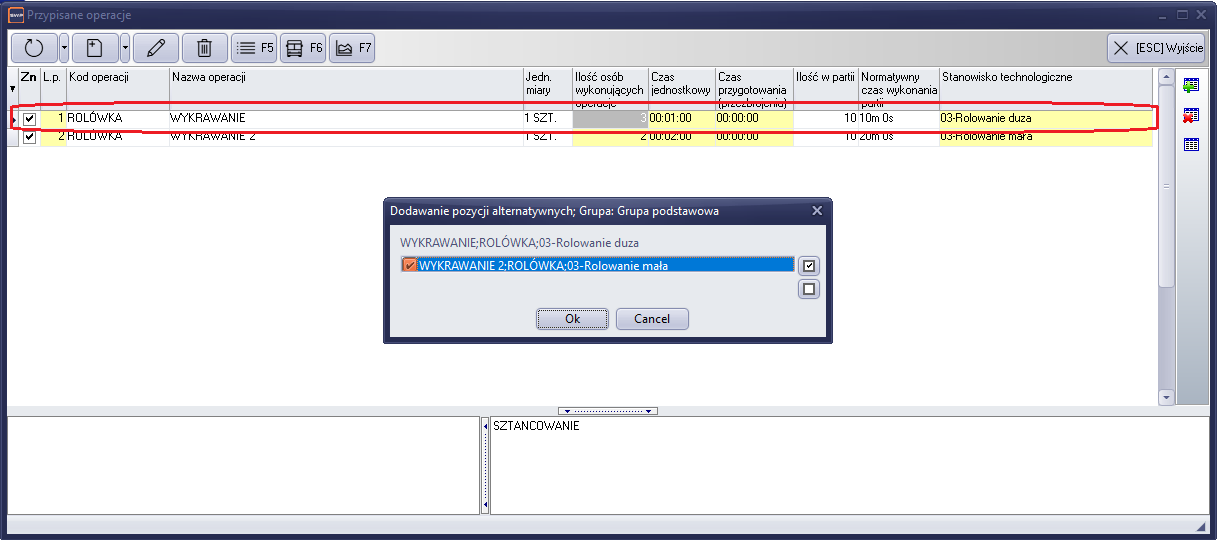

Rysunek 542 Proces powiązania operacji alternatywnej do operacji głównej.

Pojawi się lista operacji z danej grupy maszyn, wprowadzonych do listy operacji technologicznych. Następnie zaznaczamy operacje, które będą podpięte do operacji głównej. Oznaczenie operacji jako alternatywnej spowoduje, że w technologii nie będą uwzględniane czasy operacji, jak również koszty maszyny przy wyliczeniach domyślnych wartości.

Po przypisaniu, operacja główna podświetlona jest kolorem zielonym. Operacje alternatywne posiadają ten sam numer operacji i oznaczone są kolorem niebieskim.

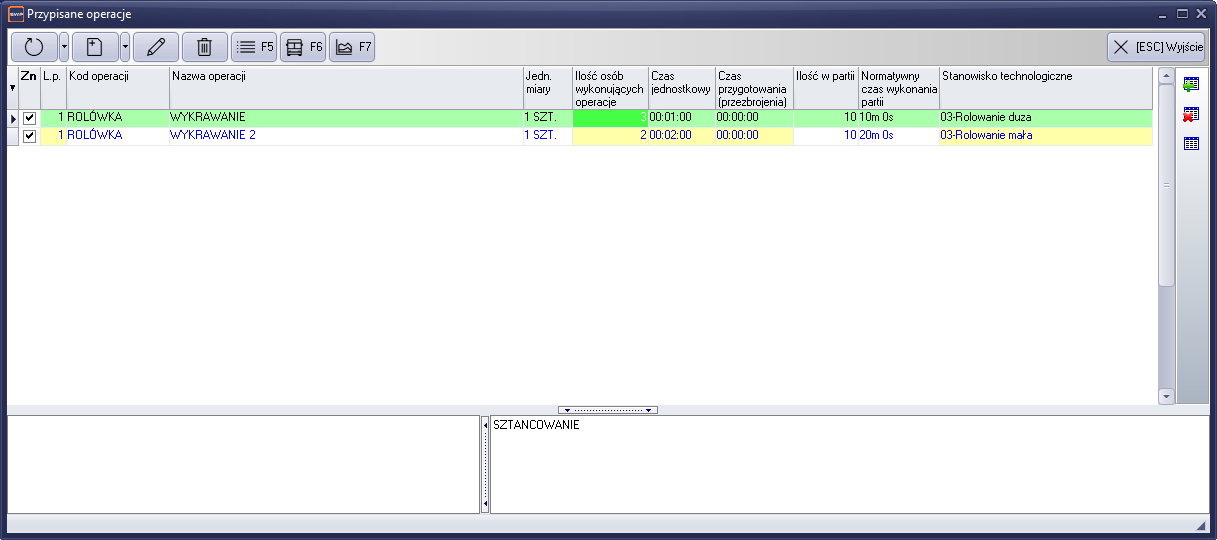

Rysunek 543 Lista operacji powiązanych. Kolor zielony operacja główna. Kolor niebieski operacja alternatywna.

Użycie operacji w procesie rozliczania czasu pracy zlecenia.

       Operacje alternatywne pozwalają na poprawne rozliczenie produkcji dla danej maszyny. W technologii zakładamy operację z maszyną główną, gdzie koszt produkcji liczony jest na podstawie tej maszyny. Jednak w procesie produkcji możliwa jest produkcja na innej maszynie z inną wydajnością, a tym samym innymi kosztami produkcji. Po zdefiniowaniu operacji alternatywnej, istnieje możliwość rozliczania czasu pracy oraz wyliczania kosztów produkcji zgodnie z użytą maszyną. Rozliczenie wykonujemy standardowo z poziomu zleceń zmianowych. Teraz jednak w liście operacji do wykonania, pojawią się oprócz operacji głównej, również operacje alternatywne.

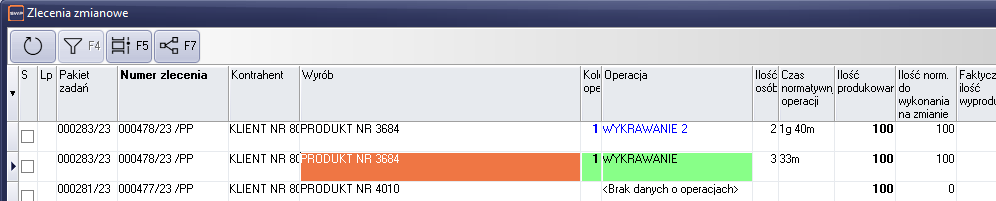

Rysunek 544 Lista operacji do wykonania z alternatywnymi wersjami operacji.

       Kolorem zielonym podświetlona będzie operacja główna zgodnie z technologią, natomiast kolorem niebieskim będą zaznaczone operacje technologiczne alternatywne. W celu rozliczenia produkcji wybieramy operację zgodnie z rzeczywistym użyciem maszyny. Koszty będą naliczone zgodnie z wybraną maszyną.
