Kartoteka wzorców służy do definicji struktury materiałowej produktu przeznaczonego do produkcji. Kartoteka może składać się zarówno  z materiałów surowcowych jak również z półproduktów.

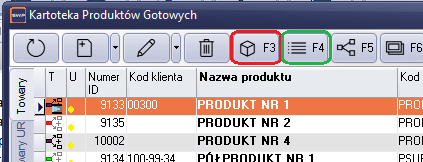

Rysunek 50 Klawisze wzorców produktu. F3 - Okno obsługi wzorców produktu. F4 - Struktura wzorców produktu.

Główne okna wzorców produktu pokazano poniżej. Okno otwieramy z poziomu kartoteki produktów, uruchamiając klawisz [F3].

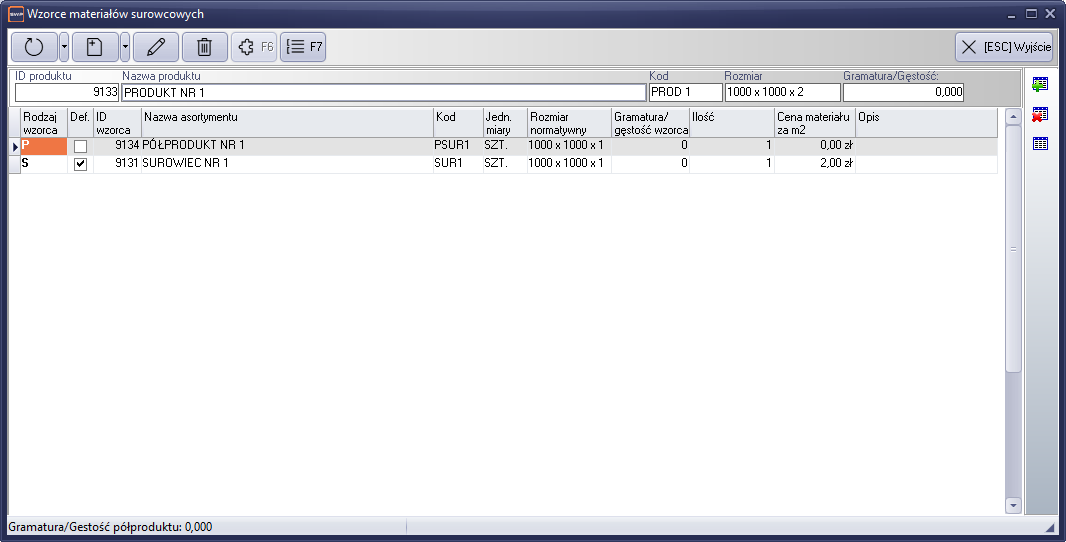

Rysunek 51 Główne okno obsługi wzorców produktu

W Klawisz [F4], służy do przeglądania pełnej struktury wzorców produktów w postaci drzewka.

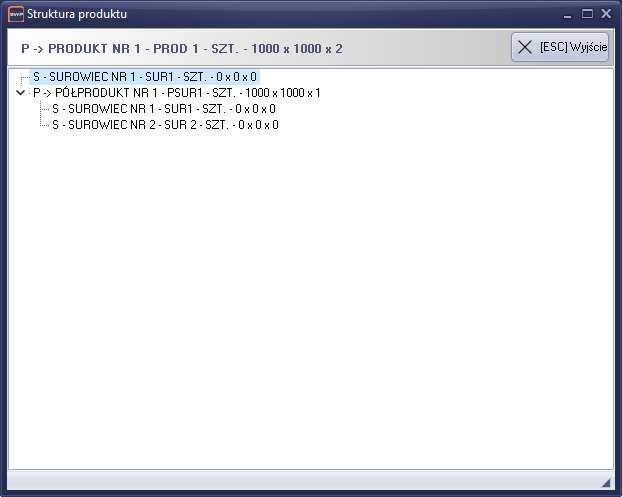

Rysunek 52 Przykładowy podgląd struktury wzorców produktu

Dodawanie wzorca surowcowego

       W celu dodania nowego wzorca surowcowego używamy standardowego klawisza "Dodaj [Ctrl+N]". Po uruchomieniu klawisza, pojawi się kartoteka materiałów surowcowych. Następnie wybieramy odpowiedni surowiec i potwierdzamy wybór klawiszem "Enter". Na ekranie pojawi się formularz edycji wzorca produktu z wybraną pozycją z kartoteki surowców.

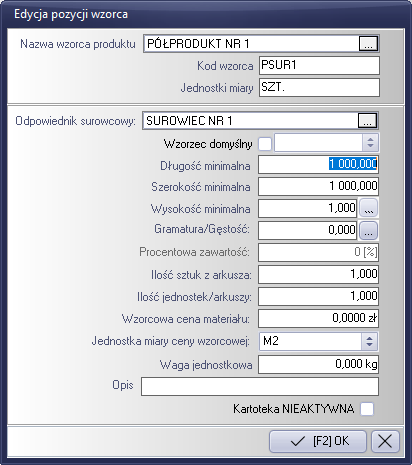

Rysunek 53 Formularz edycji wzorca produktu

       Kolejnym krokiem będzie określenie rozmiarów minimalnych wzorca oraz określenie dwóch pól ilościowych. Pierwsze pole "Ilość sztuk", określa, ile sztuk elementów można wykonać z surowca, do wykonania produktu gotowego. Drugie pole "Ilość arkuszy", określa ile arkuszu surowca będzie potrzebnych do wykonania produktu gotowego. Po uzupełnieniu, formularz zatwierdzamy klawiszem [F2].

Dodawanie wzorca na półprodukt

       Definiowanie wzorca na półprodukt, jest nieco bardziej skomplikowane. Komplikacja wynika z faktu, że wzorzec na półprodukt będzie produkowany na podstawie zlecenia produkcyjnego i po wykonaniu trafi do magazynu handlowego. Teraz aby produkt ten stał się surowcem, należy przenieś produkt z magazynu handlowego do magazynu surowców tak, aby mógł być użyty do produkcji produktu gotowego. Podstawą zautomatyzowania tego procesu jest utworzenie powiązanych kartotek w magazynie handlowym i magazynie surowcowym. Proces ten wykonywany jest w systemie automatycznie, ale żeby było to możliwe, należy zachować pewną kolejność postępowania.

  1. Pierwszą czynnością będzie zdefiniowanie  w liście wzorców odpowiednika wzorca surowcowego (opisane powyżej).
  2. Następnie przed przystąpieniem do definicji półproduktu, należy podświetlić w liście zdefiniowany wzorzec surowcowy. Będzie on stanowił podstawę do utworzenia wzorca na półproduktu.

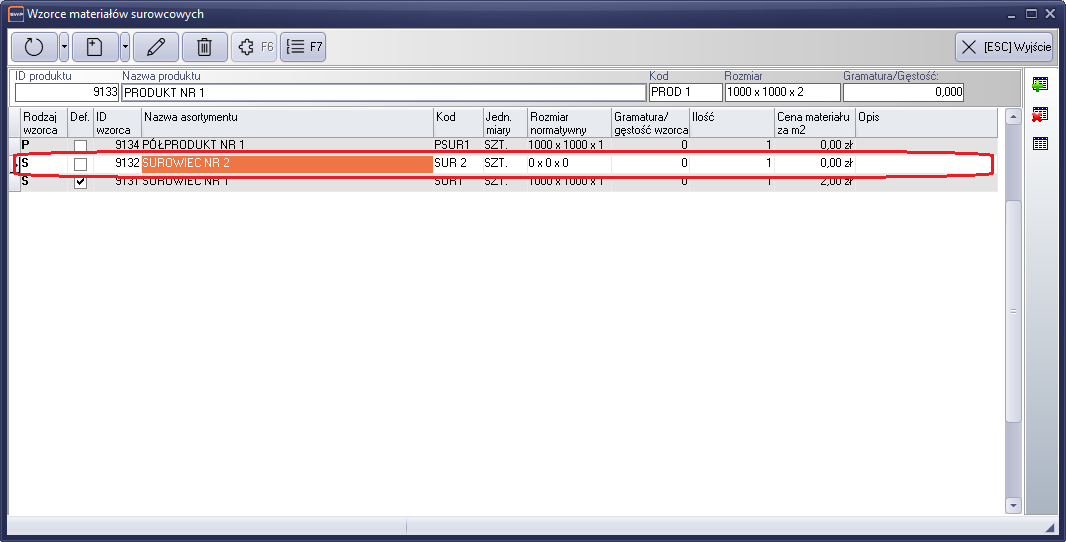

Rysunek 54 Przygotowanie do definicji wzorca półproduktu. Określenie wzorca, jako podstawy do budowy wzorca na półproduktu

  1. Dalej uruchomiamy menu kontekstowe klawisza "Dodaj", lub używamy skrótu klawiszy "Shift+N" w celu rozpoczęcia procedury tworzenia wzorca na półproduktu.

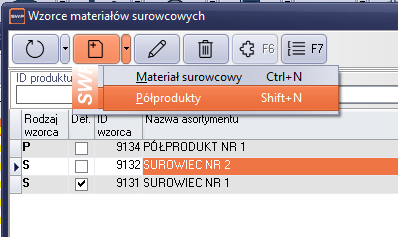

Rysunek 55 Menu kontekstowe klawisza "Dodaj"

  1. Po uruchomieniu opcji, pojawi się okno z odfiltrowanymi pozycjami z kartoteki produktów. Filtrowanie realizowane jest na podstawie fragmentu nazwy wzorca surowcowego oraz rozmiarów (ramka zielona). Z listy możemy wybrać odpowiadającą nam kartotekę produktu jako wzorzec półproduktu lub możemy utworzyć nawą kartotekę produktu. Do utworzenia nowej kartoteki produktu posłuży nam wybrany wzorzec surowcowy. Nowa kartoteka będzie kopią kartoteki wzorca surowca. W celu utworzenia kartoteki uruchamiany standardowy klawisz "Dodaj [Ctrl+N]"

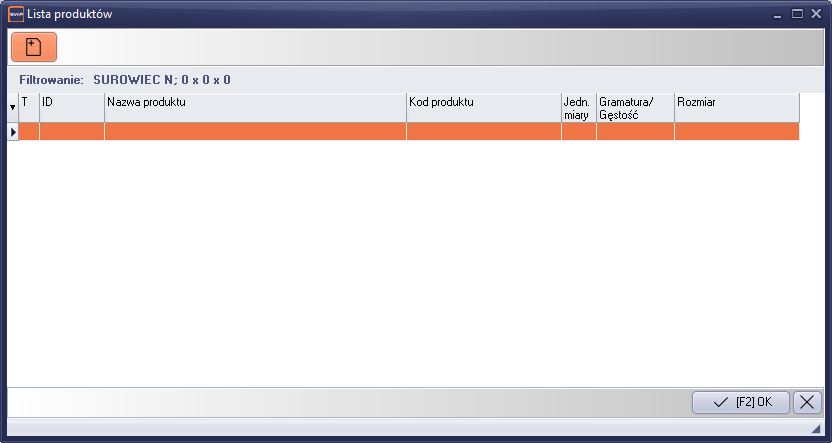

Rysunek 56 Klawisz tworzenia nowej kartoteki (ramka czerwona). Informacja o zakresie filtrowania (ramka zielona)

  1. System zapyta o potwierdzenie utworzenia nowej kartoteki produktu

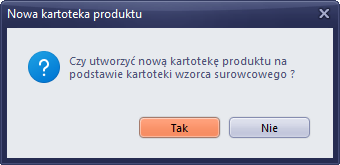

Rysunek 57 Informacja o rozpoczęciu procedury tworzenia nowej kartoteki produktu

  1. Po zatwierdzeniu uruchomienia procedury w liście pojawi się dostępna nowa kartoteka produktu.

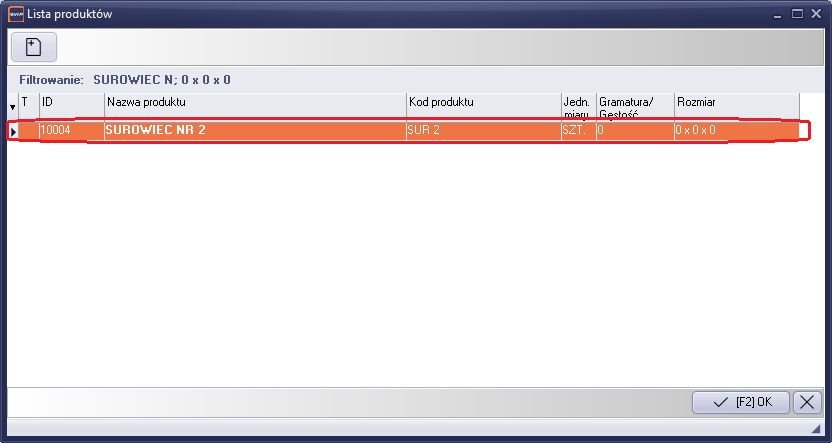

Rysunek 58 Nowo utworzona kartoteka produktu

  1. Teraz pozostaje wybrać tą kartotekę i potwierdzić wybór klawiszem [F2].

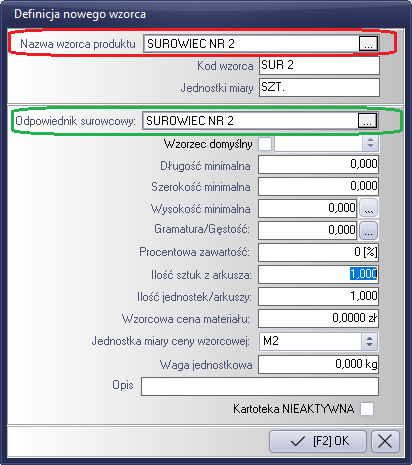

Rysunek 59 Nowo utworzona kartoteka produktu

       W formularzu widoczna jest wybrana kartoteka produktu, jako wzorzec półproduktu (ramka czerwona rys 10) i automatycznie określony wzorzec surowcowy (ramka zielona rys 10). Po uzupełnieniu pozostałych pól wprowadzone dane należy zatwierdzić klawiszem [F2].

       Ostateczny wygląd wzorców produktu przedstawiono poniżej

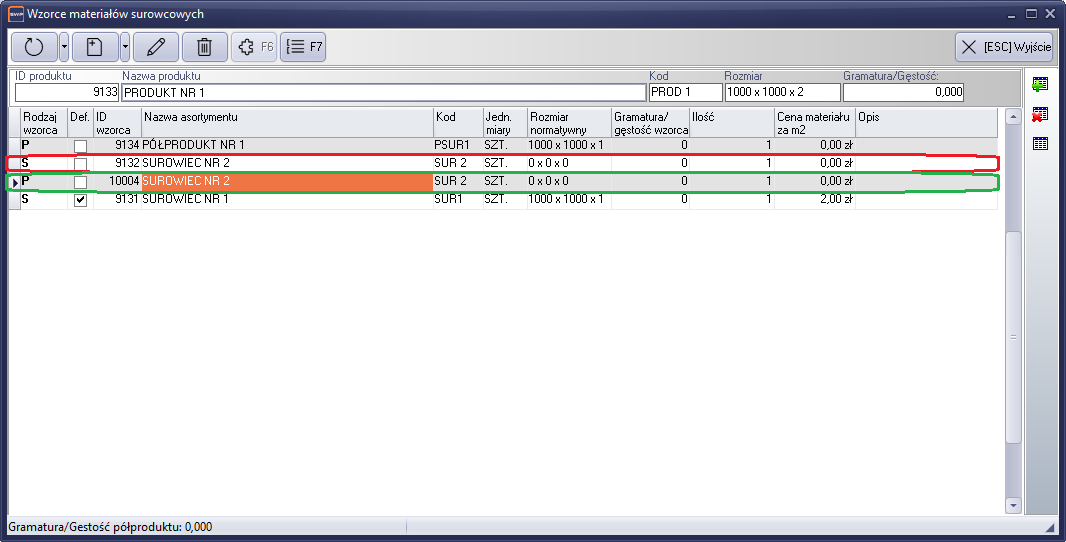

Rysunek 60 Lista wzorców surowców. Materiał surowcowy (ramka czerwona ) i utworzony wzorzec na półprodukt (ramka zielona)

       Uwaga, tworzenie nowej kartoteki produktu wymagane jest jedynie w sytuacji, gdy w liście produktów faktycznie nie ma odpowiedniej kartoteki do wybranie. Zalecanym jest przypisywanie kartotek już istniejących w systemie, mając na względzie ograniczenie powstawania nowych kartotek. Dodatkowo po utworzeniu nowej kartoteki należy uzupełnić informacje dotyczące wzorców produktu i technologii, tak aby kartoteka była w pełni użyteczna w systemie.
